我校特色资源化工与材料教育部重点实验室赵大伟教授与东北林业大学于海鹏教授团队在国际著名期刊Advanced Functional Materials以“Ultrathin Cellulose Ionogel Devices Through Solvent-Induced Peeling”为题发表阶段性研究成果。

纤维素作为一种天然多糖聚合物，广泛存在于木材、竹材等生物资源中。随着，石化资源的消耗及伴随的环境、生态、健康等问题，生物质纤维素及衍生材料的高品质设计与高值化利用受到越来越多的关注。基于团队前期的纤维素膜剥离研究基础（Nature Synthesis, 2023, 2(9): 864-872），我校赵大伟团队联合东北林业大学于海鹏教授，突破了活性物质种类、颗粒尺寸几乎不受限制的图案化纤维素离子凝胶器件的快速（约10 s）、超薄（厚度12.46 µm，约为发丝的1/9）、可控剥离制备（厚度、形貌均可控）。得益于活性物质（PEDOT、MOF、MXenes、活性炭、Ni粉等）与纤维素分子链间的物理缠绕及氢键作用，获得的图案化超薄器件呈现出稳定的界面结构（耐沸水、剥离等）、高的机械性能（拉伸强度6.5 MPa）、高的压力灵敏性（75.82 kPa^-1）及低的神经阻抗（5.83 Ω at 1 kHz），在柔性电子皮肤、生物医疗健康、神经网络修复等领域具有巨大潜力。

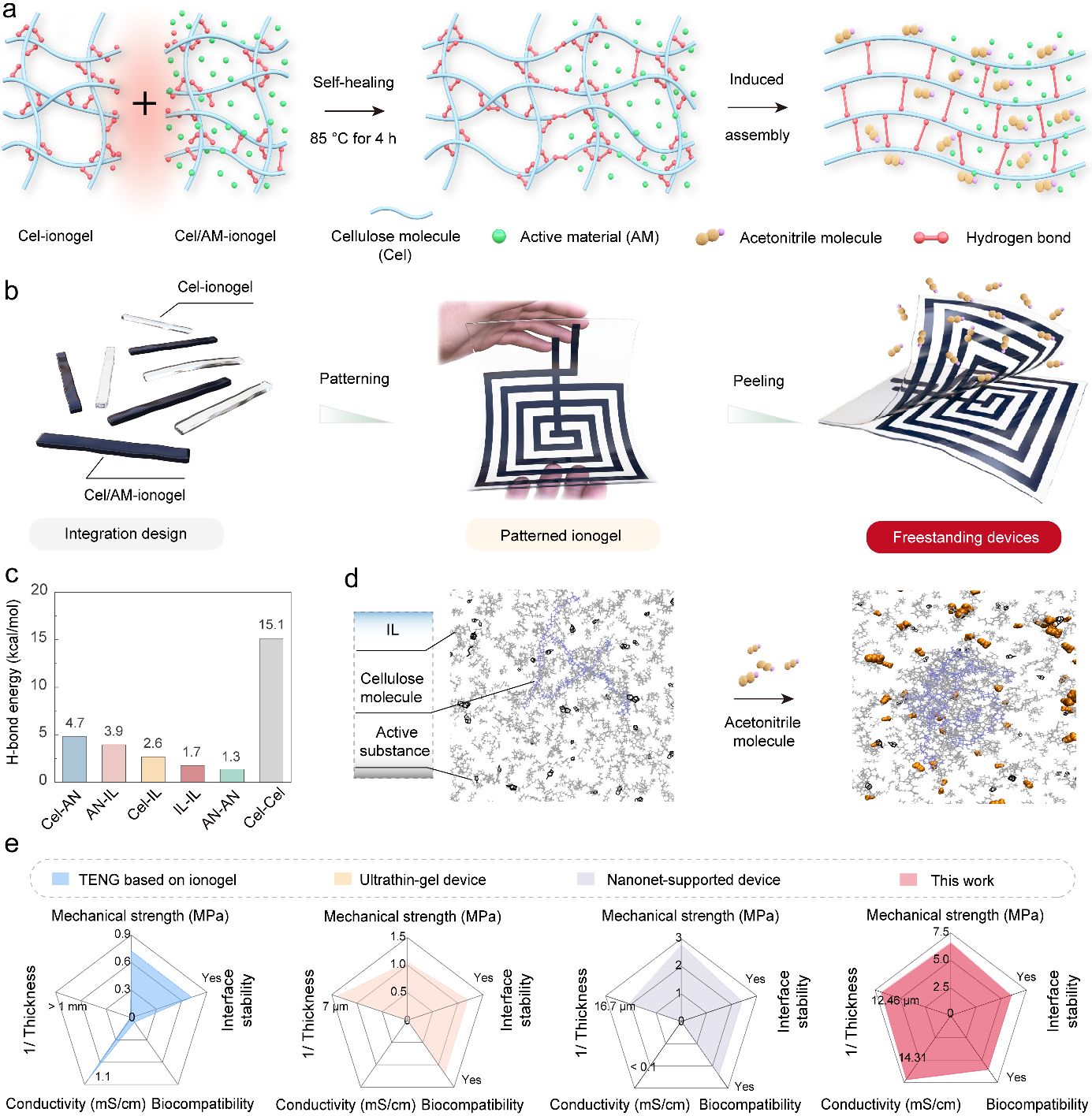

纤维素离子凝胶图案化构建与诱导剥离制备超薄纤维素离子器件研究

沈阳化工大学为该论文第一单位，化学工程学院硕士研究生赵禹侨为第一作者，赵大伟、于海鹏和中国医科大学附属盛京医院Sun Lisha为论文共同通讯作者。
